一、產品特點
1.1 該系列產品采用真空斷路器合分主電路,電動合閘、分勵脫扣、欠壓脫扣或手動脫扣,具有壽命長,維修量少,工作可靠等特點。
1.2 保護功能全,具有過載、短路、欠壓、風電閉鎖、過壓、三相不平衡、漏電、絕緣監視、故障原因記憶查詢、聯網通訊、電度計量等功能并可外接遠方分勵脫扣按鈕。
1.3 該裝置核心部分是微電腦,具有強大的數據采集和處理功能,對傳感器二次信號不經過任何變形處理,直接進行高速采樣和實時測算、連續量化處理,所獲信息最接近于真實情況。
1.4 采用液晶漢顯智能保護器,操作直觀簡便,適用范圍廣,保護精度高。
1.5 采用晶振計時,所有定時限、反時限延時準確無誤。
1.6 采用10位A/D采集信號,使測量精度顯著提高,采用均方根值測量計算交流電流和電壓,即使電源波形變形嚴重,干擾大的情況下,也能保證測量精度。
1.7 具有記憶功能,記錄的累計工作時間最大可達到100萬小時,記錄的累計合閘次數最大可達100萬次,記錄用電度數最大可達1億度,以上各項數據計滿后自動溢出,且停電保持達40年之久, 保存100次的故障記錄以供查詢,能記錄故障原因和故障發生的日期和時間,按后進先出的順序排列,并自動編號,記滿100次后自動清除前98次記錄。
1.8 具有準確的日期、時鐘功能,在液晶屏的最低行顯示有當前時鐘,可通過按鍵調整;具有背光的液晶屏,在暗處特別醒目,使您一眼可見當前的工作狀態。
1.9 具有RS-485通訊聯網功能。
二、主要用途及適用范圍
本系列配電裝置適用于煤礦井下及其周圍介質中有甲烷、煤塵等爆炸性混合物氣體的環境中,在交流50Hz,電壓6kV或10kV,電流50A~630A中性點不接地的三相電網中,保護和測量并可作為直接、停止起動高壓電動機之用,一般用于煤礦井下中央變電所或采煤區配電點,作為受電、饋電、聯絡、控制高壓電動機及變壓器等使用。
三、基本參數
3.1額定電壓:10kV、6kV
3.2額定電流:50A、100A、150A、200A、250A、315A、400A、500A、630A
3.3電源額定頻率:50Hz
3.4工作制:長期工作制

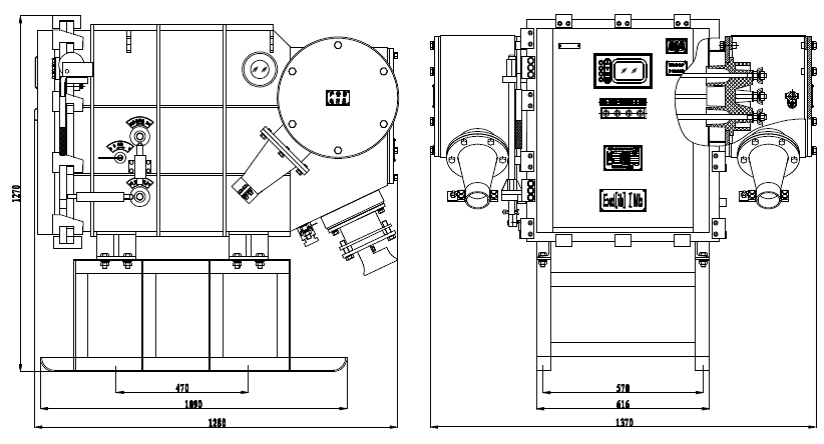

長×寬×高:1280mm×1370mm×1370mm
